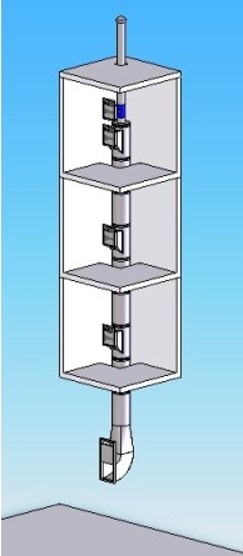

污衣槽又称污衣被服收集系统，是指通过管道在楼层间传递衣物及被服。常用于宾馆及医院等。本体结构分为抽风系统、杀菌消毒系统、电控系统、消防喷淋系统及污衣槽本体。
污衣槽本体主要有下列部分构成：投物门（三通投入管）、直管、防火门、检查门、阻尼器、收集槽、安装支架、顶部排气装置、顶部消防喷淋装置、电控系统等组成。
1、结构介绍
接缝采用氩弧焊接并进行多道打磨抛光处理。
投物口设置有45°的斜滑道，以确保污衣不受磨损的情况下滑进主槽体槽管内。投物口与主槽体焊接而成，其材质及厚度与主槽体相同。
直管连接方式：对接后“V”型卡连接。
主槽体槽管内侧须打磨光滑，不容许有任何零、部件设置于主槽管内，以避免污衣滑落时受到不必要的损伤。
防火投物门由不锈钢门板和门框组成。门板选用不锈钢板制造而成。门板内填充防火材料，门板外表面须经抛光处理。
防火投物门安装方式为左开门或右开门，门上设置有门把手、电控门锁、门铰链、接近开关、闭门器等。防火投物门能自动或手动打开。
投物门的表面和边缘须平滑，不应有任何尖锐物伸入主槽管内。
检查门设置在污衣槽最上方的一层，尺寸与投物防火门相同。
收集槽由污衣槽底层槽管、天圆地方、90°弯头（或45°、60°、75°弯头，根据酒店实际情况确定）、垂直防火门、组成。
收集槽出口采用3㎜厚304级别不锈钢制作。
垂直防火门通过防火门吊钩、弹簧、165F易熔锁片挂在防火门门框上。在污衣槽系统正常使用时，垂直防火门保持开启状态。遇有火警，易熔锁片熔断，垂直防火门自动落下，从而将污衣槽出口关闭。
由于污衣在下落到污衣槽底层时由竖直方向转向水平方向，受到的冲击力比较大，所以槽管必须用镀锌固定架牢固支撑。
2、电控系统介绍
基于员工及操作安全要求，每个防火投物门上设置有电控门锁、分层控制盒。
污衣槽系统在使用时，在同一时间只允许一个防火投物门开启使用，而其它投物门禁止打开。
若酒店、宾馆、医院楼层数较多，在防火投物门使用完毕后，必须延时一段时间，其它楼层的投物门才能开启。

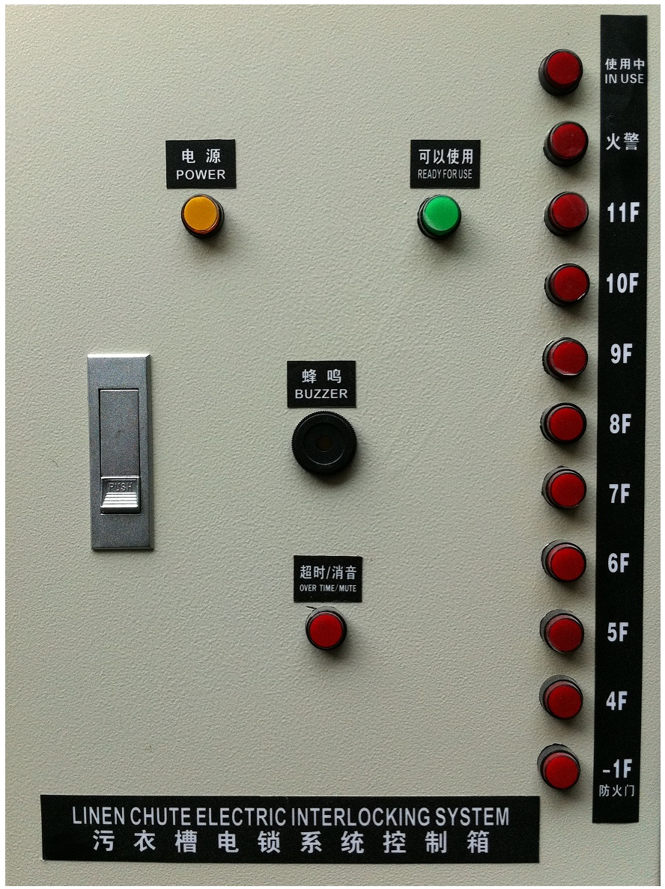

总控柜、分控箱防护等级为IP55。总控柜、分控箱上装有漏电保护装置。
总控柜必须设置在污衣槽出口附近，以方便操作和使用。若楼层数较多，可设置一个总控柜、一个分控箱，总控柜放置在设备层，分控箱设置在污衣槽出口附近。
总控柜、分控箱上必须设置有蜂鸣器，当投物门使用超时或未正确关闭时，蜂鸣器自动报警；故障解除后，蜂鸣器停止报警。
总控柜、分控箱的面板上设置有信号指示灯（绿灯），以显示各楼层投物门的使用状况。
每个投物门的上部设置有一个分层控制盒。分层控制盒上设置有允许开启指示灯（绿灯），禁止开启指示灯（红灯），开启按钮（或密码磁卡开关）。按下开启按钮或用密码（或磁卡）打开投物门，接近开关指示灯灭，投物门被打开，表示此投物门可以使用。同时，其它楼层分层控制盒面板上的红灯亮，表示系统正在使用中。。
从总控柜、分控箱上引至各楼层分层控制盒的电压为24V安全电压，因此，能确保不会引发安全事故。
若污衣槽电控系统发生故障或系统断电，可手动打开各层投物门。
二、污衣槽分类
按功能分为全自动 半自动及手动三类，各类型对比如下：
门开启方式：
全自动型：投物门能电动开启及电动关闭，仍具备手动型功能
半自动型：按钮后解锁，然后手动开、关投物门
手动型： 手动开关投物门
互锁功能：
全自动型：任一投物门打开，其它门自动锁死
半自动型：任一投物门打开，其它门自动锁死
手动型： 无互锁功能
使用状态：
全自动型：指示灯分可以电源指示、可以使用、禁止使用、故障四种
半自动型：指示灯分可以电源指示、可以使用、禁止使用三种
手动型： 无
投物门延时状态：
全自动型：开启后可设定时间自动关闭
半自动型：开启后，未关时总控箱显示楼层、报警
手动型： 无
紧急状态：
全自动型：断电时投物门可转为手动，火警时所有门强制关闭。
半自动型：断电时投物门可转为手动。火警时高于70度出口门关闭
手动型： 火警时高于70度出口门关闭
三、污衣槽分系统介绍
1、抽风系统
安装在污衣槽顶部，主要抽风设备为排气扇。
目的是及时排出受污染的空气。
在打开投物门时，其它投物门因程控关门，在打开的投物门口形成负压，气体不会外泄。
2、消防喷淋系统
全部设防火门。可设供安装用消防喷头、烟雾感应器等消防器材。
3、电控系统
电控系统可选门控系统自动及半自动装置，从总控柜、分控箱上引至各楼层分层控制盒的电压为24V安全电压，能确保不会引发安全事故。
四、半自动型操作步骤
由于本系统选用半自动控制型、投物门水平启闭。
电源指示灯亮，楼层显示允许开启时，可以打开投物门进行操作。如操作后忘记关闭，系统会声响报警，并在总控箱显示未关闭的本楼层。如楼层显示禁止使用时，只是提醒操作者。门并没有完成锁死。
五、半自动型故障处理
1、门无法关闭
原因分析：1、门是否到位
2、手动关闭后，按紧延时不够
3、门及框是否变形
处理措施：1、2、门关到位、等待延时，听到门锁关门声。
3、检查闭门器及门框，维修处理
2、门关闭后。控制箱仍显示楼层未关闭
原因分析：1、门限位开关
2、电路检查
处理措施：更换限位开关及维修电路
3、控制箱显示楼层投物门未关闭与实际不符
原因分析：1、楼层调节器
2、电源检查
处理措施：重新调整及更换调节器、电源
4、门无法开启
原因分析：1、电控锁控制及供电
2、电控锁
处理措施：检查电路及更换电控锁
六、 安装
1、 除了必须在安装现场制作的零部件外，所有零部件必须在公司制作完成。
2、 所有零部件出厂前必须经过公司检验合格，在获得合格证后才允许出厂。
3、 投物门必须稳固地安装在投物口上。
4、 根据工程的特点，采用3T（或5T）葫芦吊装，再辅以麻绳和人力进行安装。
5、 安装工艺流程：1）卸车；2）安装准备；3）运输至每个楼层；4）污衣槽出口层找平、找正、就位安装；5）分层向上安装；6）系统电缆桥架及电缆线安装；7）系统接线，调试。
5.1 卸车：卸车时要注意安全，统一指挥，防止主槽体滑落及损坏，采取相应的保护措施，应尽量将主槽体卸至楼内合理位置，以免筒体受到碰撞及方便施工。
5.2 将主槽体按编号用货用电梯或吊装至所需楼层上。
5.3 污衣槽出口层设备基础找平、找正，然后将污衣槽出口层筒体吊装、就位、固定。
5.4 逐层向上安装主槽体。固定支架与筒体间要垫上一层3㎜厚的橡胶垫。
5.5 主槽体安装完毕后进行桥架的安装，最后放电缆线。
5.6 系统接线，检查接线无误后通电调试。
5.7 顶部消防喷淋装置由业主安排消防分包商制作完成。
